小模數漸開線齒輪銑刀結構及齒形設計要求分別如下，供參考了解。

小模數漸開線齒輪銑刀結構：

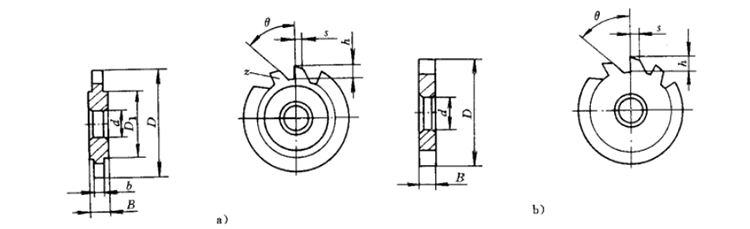

小模數齒輪銑刀結構型式有兩種，帶臺肩式和平肩式，不論是加工漸開線齒輪還是加工擺線齒輪或加工其他非漸開線齒輪。

而常用銑刀材料有：高速工具鋼和硬質合金。

小模數漸開線齒輪銑刀齒形設計要求：

從漸開線齒形的形成原理知，模數相同、齒數不同的齒輪，由于基圓直徑不同，其漸開線齒形是不同的。

因此，從理論上講，同模數、不同齒數的齒輪，都需要專用的銑刀。

而為降低生產成本簡化刀具管理，在實際生產中對標準模數齒輪銑刀進行分號，每把銑刀加工規定范圍內的不同齒數但模數相同的漸開線齒輪。
